VGA矩阵

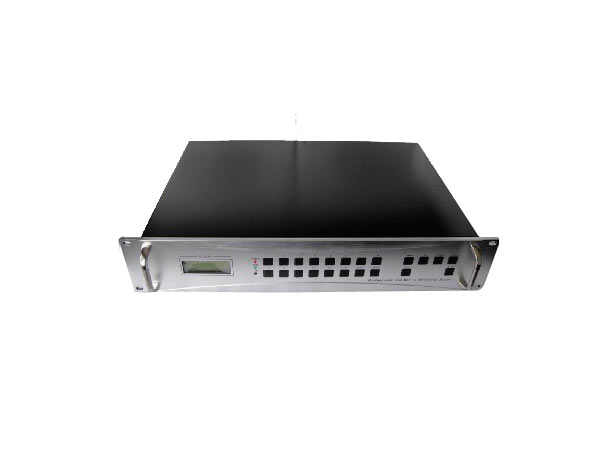

8进16出VGA矩阵
8进16出VGA矩阵
8进16出VGA矩阵
产品型号:8进16出VGA矩阵

产品详情:
主要特性:

8进16出VGA矩阵,最大可实现8路VGA电脑信号输入到16路VGA电脑信号输出的切换。内部采用高带宽开关芯片,图像清晰无拖影;输入、输出带缓冲设计,增强了抗冲击及输出能力;音视频可分别控制,音频输入输出采用平衡方式,大大提高了抗干扰能力,有效延长了传输距离。

VGA矩阵采用最新32位嵌入式处理器,应用嵌入式RTOS操作系统,采用大规模高分辨率芯片,具有长线驱动能力,并且采用了长距离传输失真补偿技术,采用可编程逻辑阵列电路,任意交互切换。兼容市场所有同类产品的代码和指令。采用3D全新蓝色矩阵式显示屏,全中文显示工作状态,内置轮循切换功能,能任意设定间隔时间和通道,内置32组场景储存功能,能直接在面板操作。特有TCP/IP网络控制管理功能,能通过以太网控制。全贴片SMD工艺,特有ESD静电保护功能。

机箱采用EMI的结构设计,有效的防止电磁辐射及电磁波的干扰,性能更加稳定。

内嵌智能控制,采用了独特的处理方式,大大提高了设备的切换速度,实现了指令之间不需等待的快速控制;具备掉电状态存储保护、开机自动恢复记忆的功能。

除面板键盘和红外遥控操作外,还提供RS232控制接口,方便用户与各种集中控制设备配合使用;通过随机提供的软件,可方便设定设备编号,便于多台同型设备共联控制。

VGA矩阵主要应用于普通广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。


性能特点:

1. 有断电现场保护功能,能保存设备关机前的状态;

2. 带有调节黑场时间功能,可避免信号切换时产生抖动;

3. 具备与计算机联机使用的RS232通讯接口,方便联机控制;

4. 提供两种不同类型的通讯协议,用户可以选择更符合自己习惯的其中一种。

5. 带有自动增益技术,RGB系列矩阵可以传输100米长线(普通RGB传输线缆);

6. 采用新型的 LCD 面板显示和轻触式按键;状态显示直观合理,设备操作更加简便;

LCD 屏显示输入输出的控制状态;

7. 简捷的前面板操作,后面板上有一个能与控制系统联机使用的 RS-232C 通讯端口;

8. 强大的红外遥控功能,设备同时具有本地遥控和红外遥控,可实现脱离电脑或中控进行远程操作;

9. 内置系统自恢复功能,当客户操作出现失误,执行该功能,可恢复出厂设置。

. 兼容复合视频、S-视频、分量视频、HDTV、RGsB、RGBHV

.采用高带宽芯片,带宽为500MHz(-3dB)

技术参数:

VGA特性

增益:0dB

带宽:>460MHz(-3dB)满载

微分相位:0.05º@4.43 MHz

微分增益:0.05% @4.43 MHz

最大传播延时:5ns(±1ns)

切换速度:≤150ns

VGA输入

信号类型:VGA信号

接口:VGA D型15针

最大电平:1.0Vp-p

阻抗:75Ω

回波损耗:-30dB@5MHz

VGA输出

信号类型:VGA信号

接口:VGA D型15针

输出电平:0.7Vp-p

阻抗:75Ω

回波损耗:-30dB@5MHz

直流补偿:最大5mV

同步信号特性

输入/输出信号类型:TTL

输入阻抗:510Ω

输出阻抗:75Ω

极性:正或负(与输入一致)

音频特性

增率:0dB

频率响应:20 Hz ~ 20 kHz

总谐波失真+噪声:0.05% @ 1 kHz (额定电压下)

共态抑制比(CMRR):(CMRR) >75dB @: 20 Hz ~ 20 kHz

音频输入

信号类型:立体声,平衡

接口:5PIN接口

阻抗:>10KΩ

最大电平:+21dBu

音频输出

信号类型:立体声,平衡

接口:5PIN接口

阻抗:>470Ω

最大电平:+21dBu

控制类型

串行控制接口:RS-232,9-针母D型接口

波特率:9600

数据位:8位

停止位:1位,无奇偶校验位

串行控制口结构:2=TX,3=RX,5=GND

规格

电源:100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

功率:≤30W

存储环境温度:-20°C ~ +150°C

工作环境温度:-10°C ~ +55°C

相对湿度:20% ~ 95%

平均无故障时间:30,000小时。
