产品描述：

DLT-DVI0824最多能实现36路HDMI/DVI输入36路HMDI/DVI输出出矩阵切换器，最全面支持HDMI 1.3B。它能够从任意36个HDMI/DVI信号源发送高清晰视频（1080p）和多通道数字音频到36个不同显示器上。36个输出都能够发送高清晰音视频到显示器上，不再需要断开连接或者重复连接，为您带来方便。

任意信号源都可以随时通过红外遥控或者RS-232, RS-485接口来选择。也可以通过前面板按键实现即时切换。

主要应用于HD-DVD播放器， HT PC, 机顶盒，安防拼接显示等连接HDMI/DVI端口的显示器、拼接屏。提供数字娱乐中心解决，高清晰度电视节目，高清晰度电视，机顶盒，DVD和投影机的工厂，噪音，空间和安全问题，数据中心控制，信息发布，会议室演示，学校和企业培训的环境。

功能特点：

*允许任意HDMI/DVI显示器随时接收信号源信号；

*允许任意信号源信号同时在多路显示器上展示；

*支持480p, 720p, 1080i, and 1080p分辨率, [敏感词]的视频分辨率高达1080P；

*支持HDMI 165MHZ的时钟带宽，每通道1.65Gbps数据带宽；

*支持无压缩音频如LPCM；

*支持压缩数字音频信号传输；

*支持 HDCP 设备；

*支持HDMI to HDMI或者DVI to HDMI 线与本机输入端和输出端的连接；

*支持通过前面板按键盘、遥控器或者RS-232，RS-485控制显示设备的输入源；

*LED灯指示输入端口的状态;

*不同声音指示指令是否接收正确;

*全部兼容HDMI1.3B；

*具有均衡和放大能力，确保通过长电缆没有质量损失的HDMI信号的传输；

*独特的DDC通道及EDID管理功能；

*标准10U度工业机箱，内置开关电源设计；

双电源 带热备份

技术参数：

*视频信号输入：5 volts p-p (TTL)

*单路连接信号的[敏感词]范围：1920x1080p

*视频输出：DVI1.0

* DVI 连接头：I型

*信号控制端口：DB9 Pin母（RS-232), 莲花端子（RS-485）红外线接收端口,

*视频放大带宽：1.65Gbps/165MHz

*刷新频率：50/60Hz

*支持的分辨率：

隔行（50/60HZ)：480i,576i,1080i；

逐行（50/60HZ)：480p,576p,720p,1080p；

* 视频输入端口：8XDVI（[敏感词]36）

视频输出端口：24XDVI（[敏感词]36）

*功率损耗（[敏感词]）：< 30W

*产品符合：FCC CE UL 认证 ；

*环保符合ROHS指令；

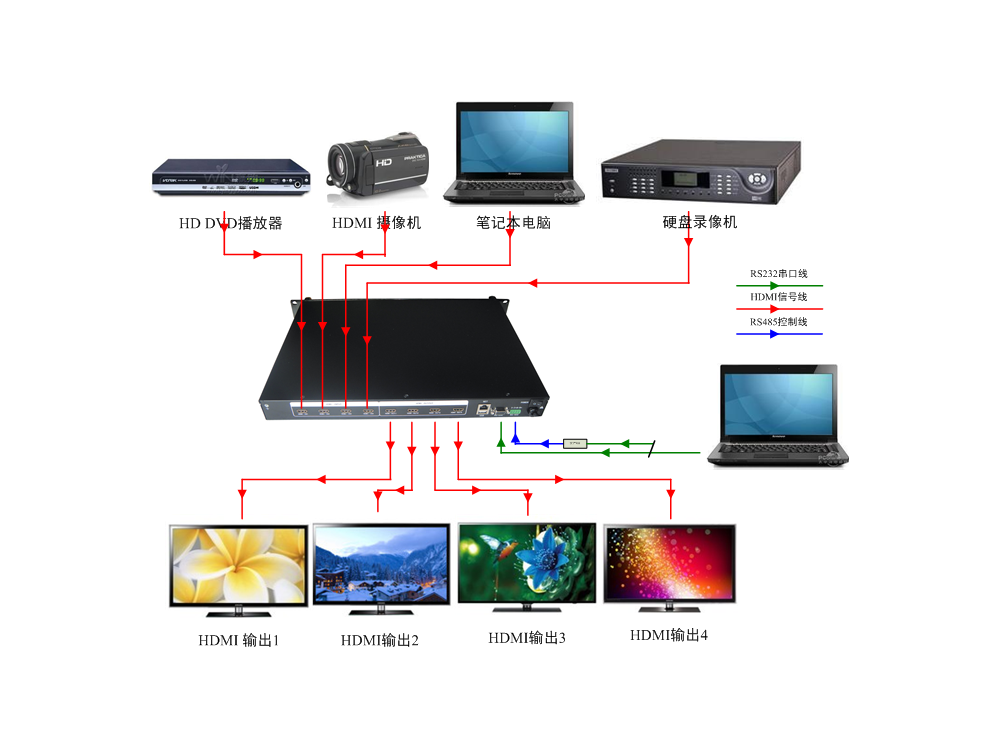

连接示意图：
