产品型号：
1.产品（简介）
l 本产品是一款针对会议、教育培训等场景使用的智能设备。集电脑、平板、投影仪、书写白板、显示器、音响设备等多项功能于一身，实现电子白板书写、PPT课件播放、实时批注、无线同屏、会议记录等多项智能化功能、更好的人机互动。
l 广泛应用于教育教学、企业会议、商业展示、大厅查询等领域。如：网络多媒体教学系统、教育培训的录播系统，企业产品展示系统、汽车4S店产品体验系统、房地产楼盘销售查询系统、机场车站触摸查询系统、医疗机构就诊查询系统、电信部门业务选号系统、证券股票交易系统等。
2.产品特点
l 采用超高清3840*2160分辨率液晶面板，178°全方位视角，高色域，具有3D数字降噪，动态对比度调节，智能消除残影等特殊性能，更完美的还原度。
l 智能化电源电源管理系统，自恒温散热，LED双晶直下式背光源，全背部主动散热，更高的亮度，更低的功耗。
l 防爆防眩钢化玻璃，有效抑制外界环境光线的干扰，图像柔和，不刺眼。
l 领先红外触控方案，高度的稳定性，不会因时间、环境的变化产生漂移，响应灵敏，无延迟。
l 信号源智能识别：当有信号输入时，设备能自动切换至对应通道，无需手动调整；
l 黑屏绿色节能：在不关闭整机电源的情况下可一键关闭液晶屏背光，实现整机80%功耗的绿色节电功能，可按按键或敲击屏幕任意位置唤醒背光，方便控制;
l 使用行业稳定成熟触控方案，[敏感词]支持10点触控。 高度的稳定性，高度的适应性，不受环境、电流、电压、静电等干扰，适应某些恶劣的环境条件。
l 实时视频、音频解码；实时视频、音频播放；兼容多种图像、动画、音频编码，支持通过TCP/IP网络的集中管控，可基于Internet分布到全国各地，实现通过广域网的超级信息发布，更高效的运营效率。
l 安卓系统与电脑系统双系统触摸操作，无需电脑也能正常上网，播放多媒体文件，PPT演示等互动教学，可以根据自己需要安装应用软件。
l 使用国际通用标准的 OPS 插槽，一体化插拔式设计，外部无可件电脑模块的连接线，方便维护；
l 安全一体化设计，铝合金外框，圆弧角防撞伤设计；机器面框前置式圆钮轻触按键，具有一键节能、一键开关机、一键开启电脑、一键切换信源功能；
l 车间全面采用IOS9001先进方案管理，可根据客户要求定制外壳造型、配置、机身颜色、添加LOGO。
l 特色安装
提供多种安装方式，满足各种行业安装需求。基本款有壁挂，落地式安装。
3.产品功能
|
功能 |
描述 |
|
显示界面 |
Windows与Android多系统间无缝切换、一键切换 |
|
触控操作 |
Android及Windows界面下均支持全功能触控操作，双系统均支持10点触控及10点书写 |
|
物理按键 |
前置八键薄膜按键，可对设备进行一键开关机、通道选择、电视菜单等常规功能操作，支持按键童锁功能，预防使用过程中误操作 |
|
背光节能 |
在不关闭整机电源的情况下可一键关闭液晶屏背光，实现整机80%功耗的绿色节电功能，不影响音频的输出，可按按键或敲击屏幕任意位置唤醒背光 |
|
悬浮导航 |
整机处于任意通道下，悬浮在桌面的导航按钮，点击打开可快速启动菜单里面应用，按钮功能支持自定义，如：批注、电子白板、主页等，不使用时自动半透明化 |
|
中控菜单 |
任意通道下，可在两侧划出中控菜单，实现信号源切换、背光调节、音量调节等功能触操作 |
|
上拉触摸菜单 |
从屏幕的下方触摸往上拉，即可显示出侧边栏，其展开的功能按键依次为返回、主页、任务、输入源、菜单、音量－、音量+、亮度-、亮度+、白板、批注、截图，无操作3S后自动隐藏 |
|
护眼模式 |
开启护眼模式，当用户在操作系统时，屏幕背光将变暗，无操作 3S 后背光恢复设定背光亮度，从而呵护用户眼睛 |
|
内嵌系统 |
内嵌开放式Android操作系统，支持安装外界各种APK软件，部分APK可能出现不兼容现象.无PC状态下，内嵌系统可实现白板书写、Office软件、网页浏览、多媒体文件播放等功能 |
|
实时批注 |
用户在使用过程中，可随时在如：PPT播放、白板书写等情况下进行批注操作，支持全通道下实时批注；在连接网络下支持二维码分享，扫码带走 |
|
截屏 |
使用过程中，支持全通道下屏幕截屏功能，记录操作信息 |
|
录屏 |
全通道下支持屏幕录制功能，可对全屏显示画面进行录制，结束后自动保存 |
|
智能识别 |
当有外接信号输入时，设备自动弹出跳转通道提示，延迟后自动切换至对应通道，无需手动设置 |
|
电子白板 |
内嵌电子白板软件；支持手势识别功能，当用户使用5CM*5CM大小以上物体如“手背”进行触摸时，系统自动识别为板擦功能，可对书写笔迹进行擦除功能；在连接网络下支持二维码分享，扫码带走 |
|
课件分类 |
整机支持对课件文档分类展示，包括外部存储。如：视频、图片、PPT、PDF、Word等. |
|
无线同屏 |
可将移动设备如手机、平板电脑、笔记本电脑等设备屏幕画面实时镜像推送一体机上显示，最多支持4路画面同时显示，也可自由切换单一画面显示，支持触摸回传功能，对同屏设备进行触摸操作 |
|
智能笔 |
搭配智能笔可实现书写、PPT翻页、空中鼠标、音量加减等功能，替代传统触控笔，Android及Windows系统下均可使用 |
|
扩展设备 |
支持扩展USB设备，如摄像头、全向麦、扫描仪等，例：扩展摄像头及全向麦可实现视频会议功能 |
|
贵宾接待 |
当有重要客户前来洽谈项目时，可使用贵宾接待功能，多种主题选择，满足不同行业需求 |
|
通讯接口 |
配备多种信号输入输出接口，满足各种外接设备 |
|
文件分类 |
对文档、图片、视频、音频自动分类，方便查找 |
|
文件加密 |
支持对文件或文件夹进行加密，文件加密后不可对文件进行删除、复制、剪切、重命名等操作 |
4.技术参数
|
类型 |
参数/说明 |
|
|
显示 |
显示尺寸 |
98” |
|
显示区域 |
2158(H)X1214(V) MM |
|
|
显示比例 |
16:9 |
|
|
背光源 |
ELED |
|
|
分辨率 |
3840*2160pixels |
|
|
亮度 |
400cd/㎡ |
|
|
对比度 |
1000:1 |
|
|
色彩 |
16.7M |
|
|
可视角度 |
89°/89°/89°/89°（min）（CR≥10） |
|
|
响应时间 |
8ms |
|
|
触控 |
触控类型 |
红外感应 |
|
触控点数 |
10点 |
|
|
分辨率 |
32768*32768 |
|
|
响应速度 |
＜6MS |
|
|
最小触控物体 |
＞6MM |
|
|
触控精度 |
±2MM |
|
|
抗光性能 |
80000Lux |
|
|
无重力触控 |
支持 |
|
|
防遮挡触控 |
支持 |
|
|
触控物体 |
触控笔、手指等非透明物体 |
|
|
理论点击次数 |
＞50000000次 |
|
|
内嵌配置 |
CPU |
Coretex –A53 1.4GHz |
|
GPU |
Mail-450 |
|
|
RAM |
DDR-3 1GB |
|
|
ROM |
8GB NAND Flash |
|
|
操作系统 |
基于Android 5.1 |
|
|
WIFI |
内置 |
2.4G |
|
电视 |
ATV |
NTSC\PAL\SECAM |
|
DTV |
DTMB |
|
|
多媒体 |
视频 |
MPEG-2/4,AVS,H.264,H.265,TS,Realmedia… |
|
音频 |
MPEG1/2 layer I/II,AC-3(需定制),AAC-Lc,WMA. |
|
|
模拟视频 |
CVBS |
1.0Vp-p+/-5% |
|
YPvPr |
480i/480p/576i/576p/720p/1080i/1080p |
|
|
高清视频 |
HDMI IN |
480i/480p/576i/576p/720p/1080i/1080p/2160p |
|

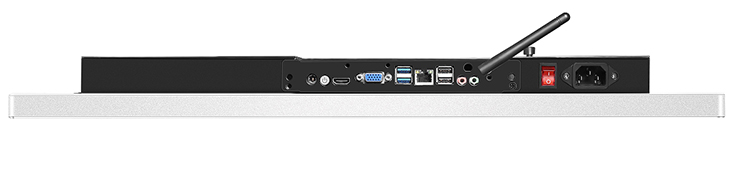

端口 |
Ethernet |
*2 RJ45 |
|
VGA IN |
*1 DB15 |
|
|
YPbPr IN |
*1 |
|
|
AV IN |
*1 |
|
|
AV OUT |
*1 |
|
|
Earphone |
*1 |
|
|
Tuner |
*1 IEC |
|
|
SPDIF |
*1 |
|
|
HDMI IN |
*3 |
|
|
USB（多媒体） |
*3 |
|
|
TF-card |
*1、MAX 128GB |
|
|
USB（触控） |
*1 |
|
|
OPS |
CPU |
Intel® Core™ I3 |
|
GPU |
Intel集成显示核心 |
|
|
RAM |
DDR3-4G |
|
|
ROM |
128GB SSD |
|
|
网卡 |
Realtek 10/100/1000MB 自适应 |
|
|
无线网卡 |
无线协议802.11b/g/n |
|
|
声卡 |
Realtek核心声卡 |
|
|
操作系统 |
Windows7/8/10 |
|
|
端口 |
1*HDMI OUT |
|
|
1*VGA OUT |
||
|
2*USB 3.0 |
||
|
2*USB 2.0 |
||
|
1*MIC IN |
||
|
1*audio out |
||
|
电源 |
工作电压 |
AC110V/220V 50/60Hz |
|
[敏感词]功耗 |
550W |
|
|
待机功耗 |
1W |
|
|
使用环境 |
工作温度 |
0~50° |
|
存储温度 |
-10~60° |
|
|
相对湿度 |
10-80RH无凝露 |
|
5.产品尺寸（单位：mm）
PE：产品尺寸仅供参考，以实际出货结构尺寸图为准

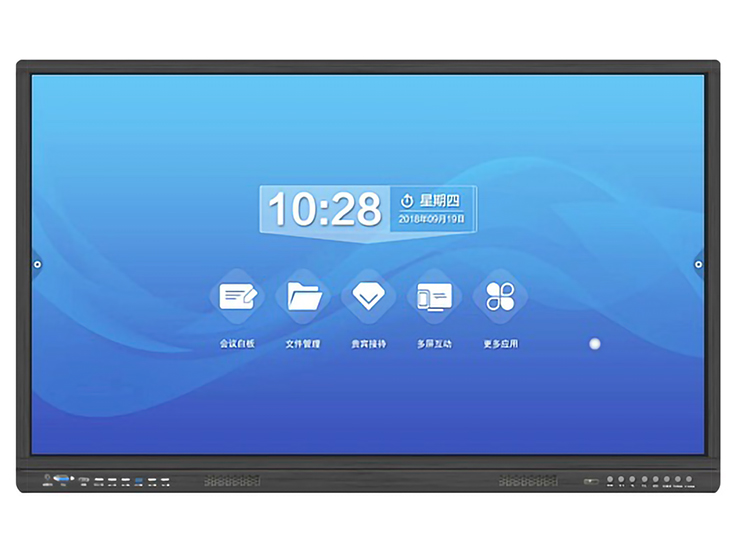

6. 产品展示
7.运用场景
8.使用说明
为保证本产品的正常使用，防止触电或火灾等意外事故，请在使用本产品前，阅读并理解所有使用要求及操作规程。严格遵守以下要求：
Ø 本产品所需电源由交流电源产生，连接时注意输入电压标准。
Ø 交流电源插座要注意接地良好，且能承受足够的产品电流需求。
Ø 本产品设计使用为室内标准，不可放在户外环境下使用
Ø 本产品本身不具备防水性能，请勿直接放入水中或置于雨水可直接接触区域
Ø 要注意避免过湿和过多灰尘，以免电路腐蚀引起故障，影响本产品寿命。
Ø 所有输出输入插口都应在断电的情况下操作
Ø 本产品在室内常温下使用符合安全标准，但应避免阳光直射或其他热源烘烤，以免温度过高影响产品稳定性。
Ø 若长时间不适用本产品，请拔掉电源。
9.随机附件及其他
|
类型 |
描述/说明 |
|
附件 |
电源线1.5M*1 |
|
保修卡*1 |
|
|
合格证*1 |
|
|
WIFI天线*1 |
|
|
壁挂支架*1 |
|
|
安装方式 |
壁挂水平固定（横屏） |
|
壁挂垂直固定（竖屏） |
