名称
|

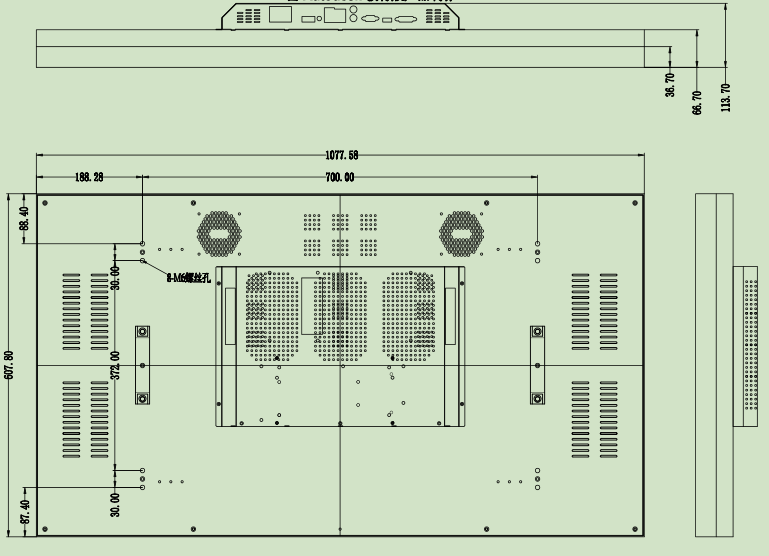

49寸3.5mm专业拼接参数及图纸
|
项目
|
参数
|
|
规格型号
|
JT-4901PJ(21)
|
面板尺寸
|
49″
|
显示面积
|
1073mm(W)×604mm(H)
|
显示模式
|
16:9
|
液晶类型
|
TFT-LCD(LED背光)
|
最大分辨率
|
1920*1080
|
拼接缝隙
|
3.5mm
|
显示色彩
|
16.7M
|
点距(mm)
|
0.5593(H)×0.5593(V)
|
亮度(nits)
|
500cd/㎡
|
对比度
|
3500:1
|
视角(上/下/左/右)
|
178°/178°/178°/178°
|
响应时间
|
6ms
|
场频
|
50Hz、60Hz、70Hz
|
输入和输出
|
复合视频输入
|
1路BNC(BNC*1)输入
|
复合视频输出
|
1路BNC(BNC*1)输出,可接录像设备等
|
HDMI
|
1路HDMI输入
|
D-15针RGB输入/D-15 RGB input
|
1路D-SUB VGA输入
|
DVI
|
1路DVI数字视频信号输入
|
拼接控制接口
|
RS232-RJ45输入输出
|
RJ45
|
ISP升级、红外接入转换接口
|
视频
|
◆ 超窄边设计,真正做到无缝拼接;
|
彩色系统
|
PAL/NTSC/自动识别
|
画面漫游
|
支持
|
◆ 在ISO9001严格的质量控制体系下生产;
|
兼容的HDTV输入
|
480P,576P,720P,1080I,1080P
|
拼接软件显示
|
◆ 色彩均匀,图像稳定,专为拼接大画面定制功能;
|
桌面语言(可选)
|
中文/英文
|
功率
|
◆ 采用全球领先的DID液晶屏,打造高清高亮完美视界;
|
电源
|
AC100V~240V,50/60Hz
|
最大功率损耗
|
≦220W
|
◆ 液晶拼接大屏紧凑美观,独特的安装方式有很好的散热性;
|
待机功率损耗
|
<1W
|
散热系统
|
超静音双温控风扇散热
|
◆ 高分辨率,高对比度,可真正还原色彩和生动文本图像的动态视觉效果;
|
安装方式
|
机柜/壁挂
|
机身尺寸(长×高×厚)
|
1077.6mm*607.8mm*113.7mm
|
◆ 拼接单元采用模块化设计,易于检修和板卡更换,安装方式可根据要求量身定做;
|
包装尺寸:
|
1290.0mm×770.0mm×370.0mm
|
