Ø 设备架构:
1. 一体机PC+FPGA融合架构,内置PC虚拟屏控制系统,简化系统组网,简单易用;
2. PC+FPGA融合架构,PC为用户提供友好的人机界面,FPGA为用户提供稳定的图像处理能力;具有PC架构的灵活优势,同时具备FPGA硬件架构的稳定性优势;
3. 设备采用模块化设计,可灵活搭配多种类的输入输出板卡,可升级、可扩容、可维护;
Ø 基本功能
4. 支持HDMI、DVI、SDI、VGA数字/模拟高清信号输入;支持DVI、HDMI高清数字信号输出;
5. 支持标清、高清采集及输出;
6. 支持单端口采集1920x1080超高清信号;支持单端口输出1920x1080超高清信号;
7. 支持4K信号采集,单端口采集3840x2160超高清信号;
8. 支持视频帧率30帧
9. 支持监控子屏同步回显,可以设置在一个或多个显示单元同步显示主拼接墙的视频窗口;
10. 软件预监回显示功能,即通过软件预览信号源或回显大屏图像;
11. 单屏最大开窗数48个,所有窗口画面实时无丢帧显示;
Ø 网络功能
12. 支持H.264 IPC高清网络摄像机解码,支持Onvif协议或者rtsp码流的对接。
13. 支持监控业务融合,与流媒体服务器、NVR、视频存储服务器设备无缝对接;
14. 支持Onvif、RTSP协议IP媒体流接口与第三方监控视频平台(如:大华、海康)对接视频解码上墙;
15. 网络PC桌面推送:支持PC网络桌面推送上墙,通过网络把电脑桌面推送大屏实时显示,支持多台电脑推送;
16. 内置交换模块,实现产品内部各个业务槽数据的交换,单张交换能力:80路1080P数据交换;
Ø 视频上拼接处理功能
17. 实现多个信号源上墙、拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等各种等各种方式的显示功能,
18. 支持全屏范围所有信号任意开窗漫游、叠加、缩放,没有窗口位置、尺寸、比例限制;
19. 支持单屏多窗口分割;
20. 支持超高清特效字幕功能,字幕的字体、颜色、大小、滚动速度及方向、背景颜色、背景透明度等都可灵活选择;
21. 支持超高清静态底图,底图支持多种图片格式,支持多窗口静态布局,更换快捷简单,让大屏底图更绚丽多彩;
22. 输出端高清特效字幕,像素级显示,支出顶部滚动、全屏滚动,帧级同步;
23. 支持超高清静态底图本机存储,USB接口拷贝,支持多种格式快速更换,底图任意布局;
24. 支持WEB控制功能,可用于电脑/手机/平板通过WEB浏览器切换预案场景;
25. 支持1000个预案场景保存;
26. 场景切换,可以提前预设很多种场景,轻松实现各种场景的任意切换,支持场景轮巡,可自定义轮巡时间间隔;
27. 支持多层级用户管理,每个用户可设定不同的操作权限;
Ø 其它功能
28. 风扇智能调速功能,可以根据设备配置及各区域温度情况自动调节风扇转速,实现绿色节能环保;
29. 支持输出端口映射技术,设备与显示单元之间的连接线材无需一一对应,保证连接有效即可,在控制软件里完成端口映射设定,大大简化安装程序和缩短安装时间;
30. 支持矩阵联动控制,支持串口控制大屏开关机;
31. 支持二次开发,提供第三方用户控制协议和接口;
32. 支持多机级联,单用户操作界面;
33. 自主知识产权自适应去隔行、缩放、OSD技术,画面流畅清晰;
34. 加密功能,可以对产品使用时限进行控制。
Ø 规格
1. 最大高清输出192路((可配置:DVI、HDMI高清信号卡)
2. 最大高清输入160路(可配置:DVI、HDMI、SDI、VGA高清信号卡)
3. 最大支持4K输入80路
4. 最大标清输入1280路(可配置BNC标清信号卡)
5. 最大解码320路1080P,或640路720P,或1280路D1
6. 最大支持桌面推送160路

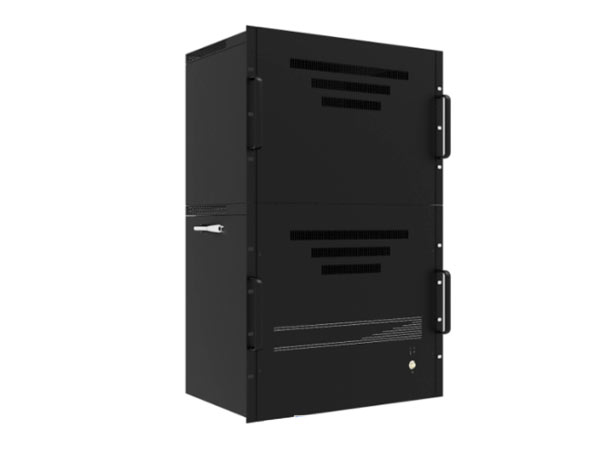

JTX-2000Plus |
||||
功能: |
(高清信号输入输出、网络解码、PC桌面推送、视频上墙/多屏接拼接/叠加漫游缩放、子屏回显、软件预监回显、分组功能) |
|||
主控机: |
9U |
17U |
25U |
33U |
框数: |
1 |
2 |
3 |
4 |
输入输出槽位: |
34 |
68 |
102 |
136 |
标准输入槽位: |
16 |
32 |
48 |
64 |
标准输出槽位: |
16 |
32 |
48 |
64 |
内置交换卡槽位: |
2 |
4 |
6 |
8 |
单框可实现三种组合: |
1、16路高清输入、48路高清输出;2、32路高清输入、32路高清输出;3、40路高清输入、24路高清输出; |
|||
最大高清输出: |
48 |
96 |
144 |
192 |
最大高清输入: |
40 |
80 |
120 |
160 |
最大4K输入: |
20 |
40 |
60 |
80 |
最大标清输入: |
320 |
640 |
960 |
1280 |
1080P最大解码: |
80 |
160 |
240 |
320 |
720最大解码: |
160 |
320 |
480 |
640 |
D1最大解码: |
320 |
640 |
960 |
1280 |
尺寸: |
480*320*410 |
480*320*730 |
480*320*1050 |
480*320*1370 |
重量: |
30KG左右 |
50KG左右 |
70KG左右 |
90KG左右 |
功耗: |
300W |
400W |
800W |
1000W |
输入信号卡 |
||||
型号卡 |
输入端口数 |
信号端口参数 |
||
DVI信号卡: |
2 |
DVI-D,兼容HDMI,支持1920*1080P |
||
HDMI 信号卡: |
2 |
HDMI1.3数字接口, 支持1920*1080P |
||
HDMI 4K信号卡: |
1 |
HDMI1.4数字接口,最大支持3840x2160 |
||
SDI 信号卡: |
2 |
SDI/HD-SDI支持分辨率720P50/60,1080P25/30/50/60 |
||
VGA 信号卡: |
2 |
DB-15M模拟接口,支持1920*1080P; |
||
BNC 信号卡: |
2 |
15P针接口,每个接口可通过尾线连接8路BNC信号源 |
||
IPC解码信号卡(H.264): |
1 |
单个端口支持4路1080P,或16路720P,或32路D1 IP解码 |
||
IPC解码信号卡(H.265): |
1 |
单个端口支持16路1080P,或32路720P,或64路D1 IP解码;或1路4K 解码 |
||
PC桌面推送信号卡: |
1 |
单个网口支持2路桌面推送 |
||
网络视频解码信号卡(H.264): |
1 |
单个端口支持4路1080P,或16路720P,或32路D1 IP解码 |
||
网络视频解码信号卡(H.265): |
1 |
单个端口支持16路1080P,或32路720P,或64路D1 IP解码;或1路4K 解码 |
||
内置交换卡: |
1 |
单张交换能力:80路1080P数据交换; |
||
输入信号卡 |
||||
型号卡 |
输出端口数 |
信号端口参数 |
||
DVI信号卡: |
2 |
DVI-D数字接口,最大支持1920*1080P |
||
HDMI信号卡: |
2 |
HDMI数字接口,最大支持1920*1080P |
||
子屏回显信号卡: |
1 |
同步回显大屏信号 |
||
软件预监回显信号卡: |
1 |
软件预监回显示功能,即通过软件预览信号源或回显大屏图像 |
||
控制单元 |
||||
显示接口: |
1个VGA、1个HDMI,支持外接显示器,显示处理器的人机交互界面 |
|||
USB口: |
4个,支持外接鼠标键盘对处理器进行控制 |
|||
RJ45网口: |
1个,10/100M/1000M自适应,支持局域网内其他设备对处理器进行远程控制 |
|||
RS232串口: |
1个,支持联动控制矩阵、大屏幕以及中控的接入 |
|||
环境参数 |
||||
电源: |
100VAC~240VAC 50/60Hz |
|||
工作温度: |
工作温度:-30℃~50℃ |
|||
工作湿度: |
相对湿度:5%~95% 无冷凝 |
|||
软件 |
||||
控制软件: |
MultiVideoController |
|||
桌面发送客户端软件: |
MeetingCenter |
